Qu'est-ce que c'est ? 🧐
VMC: Ventilation Mécanique Controlée.
Le principe: Récupérer la chaleur de l’air vicié pour réchauffer l’air neuf qui vient de l’extérieur avant de le faire rentrer dans la maison.
C’est le système le plus adapté aux maisons à basse consommation.
Pourquoi une VMC double Flux pour une maison passive ?
Pour assurer le confort, la santé des occupants et la pérennité de la maison, il est nécessaire de ventiler la maison et de récupérer la chaleur, tout en consommant un minimum d’énergie : ce sont les objectifs de la VMC double flux !!
Ventiler:
Pour évacuer l’humidité et amener de l’air neuf dans une maison, il faudrait ouvrir toutes les fenêtres toutes les 3 heures pendant 10 minutes 24h/24 ! C’est contraignant et on perdrait la chaleur en hiver et le frais en été !
Récupérer la chaleur
Une ventilation sans récupération de chaleur c’est en moyenne une déperdition de 20 à 30 Kwh/m2, soit le double du besoin de chauffage d’une maison passive !!!
Diminuer les déperditions de la VMC:
Comme tout élément, il y’a des déperditions. On peux jouer sur le rendement de la ventilation: plus le rendement est élevé, moins il y’a de déperditions.
Les performances de la VMC Double Flux ? ✅
1- La centrale de la ventilation doit avoir un rendement d’environ 90%: c’est à dire que si l’air extérieur est à 0°c et que l’air intérieur est de 20°c, 90% de la différence de la température, c’est un air soufflé à 18°C !!
2- La centrale consomme très peu d’énergie : 2 à 7 Kwh/m2.an ou 0.45wh/m3 ventilé.
3- Les pertes de chaleur sont 10 x plus faibles que les VMC simple flux !
4- La VMC double flux maintient un air sain à l’intérieur de l’habitat, c’est donc bon pour la santé, l’environnement mais également pour le porte-monnaie.
5- L’économie d’énergie se fait en Eté comme en Hiver et la température des pièces est bien plus uniforme, surtout si l’on compare toutes ces infos à la VMC simple flux.
Et donc ça fonctionne comment ? 🤔
L’installation est plus complexe qu’une VMC simple flux mais bien plus efficace à l’utilisation.
La distribution de l’air 🌬️
VMC double flux signifie qu’il y’a 2 flux:
– un flux d’air neuf qui est insufflé dans la maison
– un flux d’air vicié (air qui a déjà servi, donc pollué) qui est extrait de la maison.
L’air neuf alimente toutes « les pièces de vie » (chambres, salon etc..).
L’air vicié est prélevé dans toutes « les pièces techniques » (Cuisine, SBD, Wc, buanderie..). Ainsi l’air humide, le CO2, les mauvaises odeurs et tout autre polluant de l’air intérieur sont prélevés avant qu’elles se répandent dans toute la maison.
Il y’a donc 2 réseaux de gaines:
– 1 réseau pour le flux d’insufflation (air neuf)
– 1 réseau pour le flux d’extraction (air vicié)
La centrale
Les 2 réseaux vont se retrouver (sans se mélanger) dans la zone d’échangeur de la centrale de la VMC.
L’air vicié qui est à la température de l’habitation va transmettre sa chaleur à l’air neuf dans la zone d’échangeur de la centrale. Il n’y a pas de mélange d’air mais un échange de chaleur.
Une fois que l’air vicié a abandonné sa chaleur (on dit qu’il a perdu ses calories), cet air est rejeté par une sortie murale ou de toiture.
La VMC double flux permet de maitriser tous les flux d’air de l’habitation ce qui fait de la VMC une véritable station de contrôle de l’air intérieur.
L’air insufflé est centralisé en un seul flux au départ, il est donc possible de l’équiper d’un filtre, ce qui permet d’améliorer la santé des habitants si ils sont sensibles à la pollution extérieur, allergique aux pollens etc…
Schémas explicatif faits-maisons
Risque t-on la surchauffe en été ? 🥵
En hiver, la fonction de l’échangeur permet de limiter très fortement les besoins de chauffage.
En été, lorsque la température extérieure chute la nuit, l’air neuf rentre dans la VMC qui est équipé d’un système By-pass. Le By-pass va s’ouvrir automatiquement et l’air extérieur entrant ne passera plus par l’échangeur de chaleur, on ne récupère plus les calories de l’air vicié.
Un mode By-pass boost permet d’augmenter le débit d’air pour avoir une maison fraîche le matin, fraicheur conservée jusqu’à la fin de la journée à condition d’avoir une bonne optimisation des brises soleils orientables
Mise en place de la distribution d'air dans la maison 🧰
Installation des gaines de distribution d’air depuis le cellier.
A noter que les poutres posi sont adaptées pour le passage des gaines.
Passage des gaines dans le plancher du premier étage vers le plafond.
Le caisson de VMC étant au RDC dans le cellier, on cherche le chemin le plus court pour alimenter chaque pièce en air neuf et prélever l’air vicié dans chaque pièce humide.
Les té de raccordements sont prêts à être connecté aux gaines d’air.
Distribution d’air connecté aux té de raccordement.
Isolation phonique et mise en place du faux plafond
Délimitation des pièces
Installation dans le cellier:
– Des caissons de distributeurs d’air
– Centrale VMC
– Connexion avec l’air extérieur
Mise en place du faux plafond dans le cellier.
Connexion de la centrale VMC aux distributeurs d’air
Connexion avec l’extérieur
Mise en place des bouches d’air neuf
Mise en place des bouches d’extraction d’air vicié
Quelle VMC utilisons nous ?

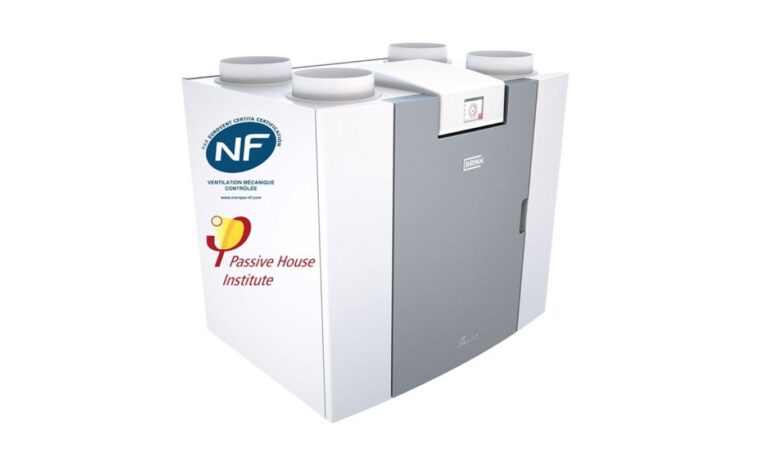

Dans le cadre de la certification maison passive, il est conseillé d’utiliser une VMC double flux validée par le Passive House Institute. C’est le cas pour la marque Brink.
Pour notre maison nous utilisons la Flair 325 dont le rendement est de 95,4%.
Les moteurs de ventilateurs sont de très basse consommation.
Equipée de filtres et d’un système By-pass.
La prochaine étape sera d’équiper la maison de capteurs pour mesurer la température, le CO2 et le taux d’humidité.
